XL16IT無線熱成像測溫傳感器選型說明及應用案例

XL16IT熱成像測溫應用

XL16IT無線紅外熱成像測溫傳感器,主要用于設備內部,狹窄空間內的設備發熱點,非接觸溫升監測:

配電柜(開關柜)、變壓器等電氣設備母線、銅排、電纜等的連接部位溫度監測。

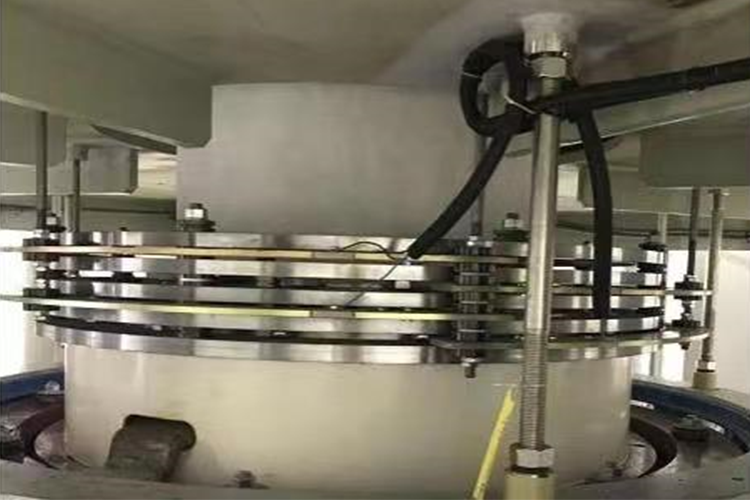

大型設備旋轉、接觸部位溫度監測,如空壓、制冷、發電、磨機、破粹機等設備。






XL16IT技術參數

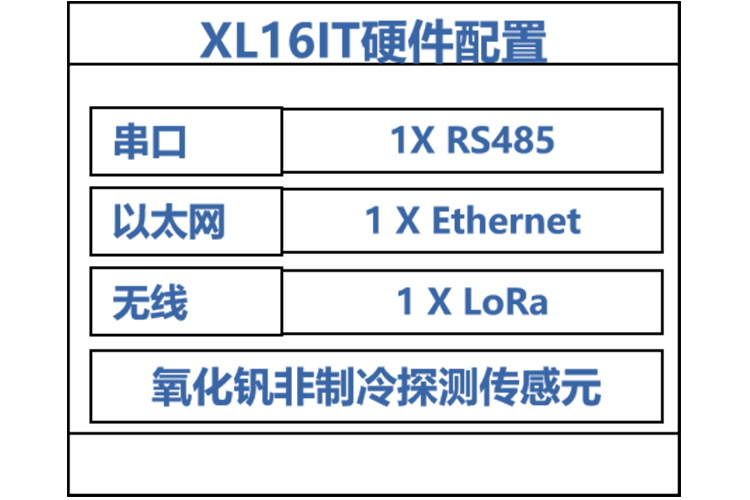

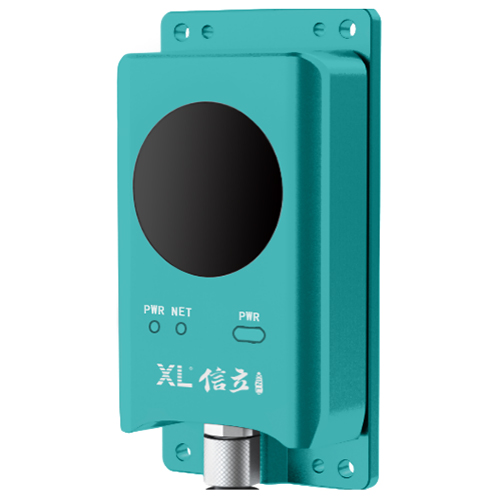

XL16IT紅外熱成像溫度傳感器,配置氧化釩非制冷型探測傳感元件,監測:10個點、10個框、1條線的溫度。

可從以太網讀取圖像信息。

選擇LoRa通信,須選XL9X系列物聯網關作為無線接收端。

分辨率:160 × 120。

測溫距離:0.1~1.5 m。

視場角:90° × 65.3°。

測溫范圍:-20 -150 ℃或0 -550 ℃;精度:±2 ℃或讀數的±2%。

工作環境:-10 °C~50 °C,<90% RH

工作電壓:DC10-30V。

防護等級:IP67。

支持配電柜內磁吸安裝、壁裝、吊裝、柱裝等。





XL16IT技術說明

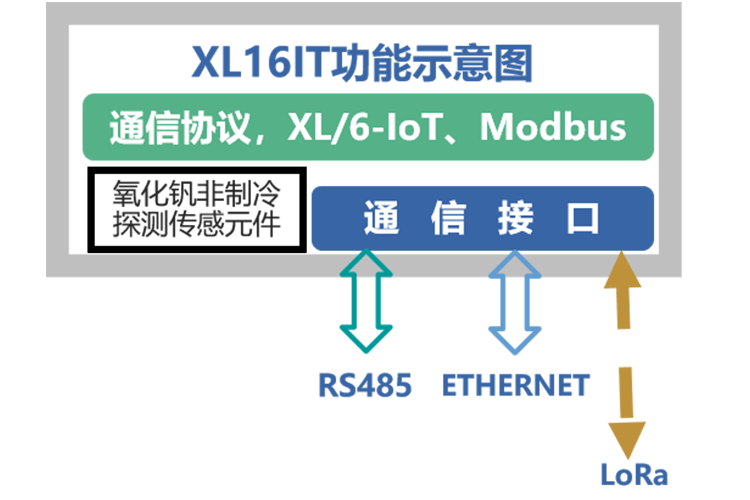

測溫:可在被測部位設定10個點、10個框(每個框內的最高、最低、平均溫度)、1條線(線上的最高、最低、平均溫度),進行測溫。通過LoRa(433MHz)、RS485、以太網等通信口輸出溫度數據。

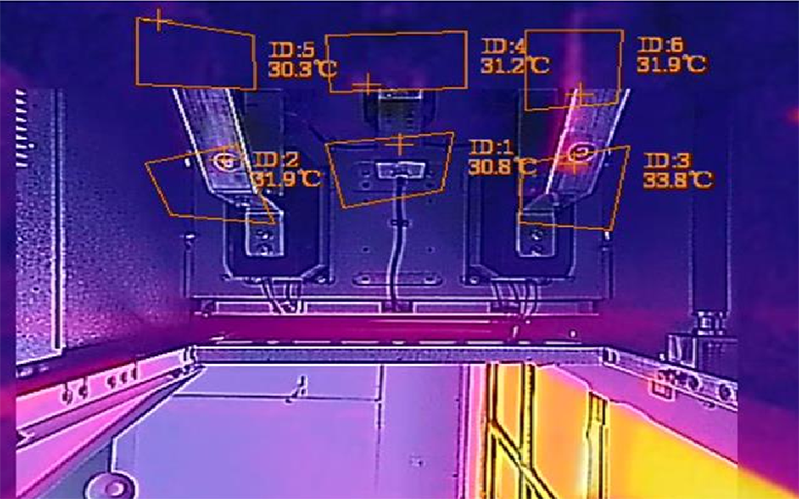

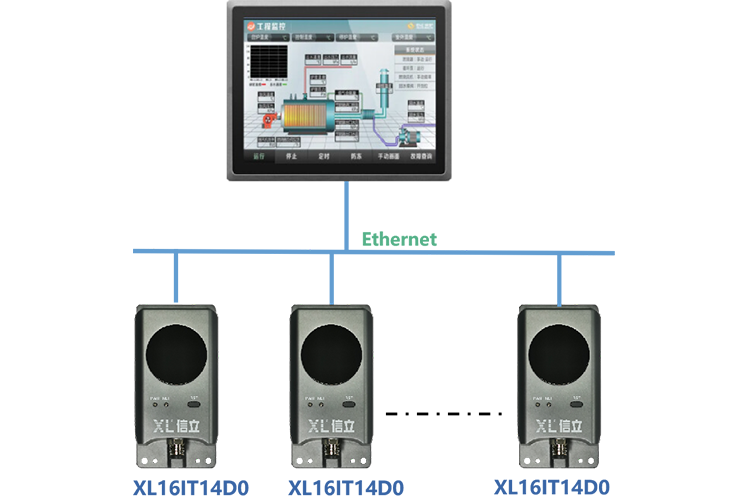

從以太網讀數據,可獲取測溫部位圖像,圖像疊加顯示設定的監測點、框、線,等范圍的溫度值。光標提示高、低溫部位。

LoRa無線上傳溫度數據,須選XL9X系列物聯網關作無線接收端,通過Ethernet、Wi-Fi、RS485,或4G通信方式,接入溫度監控軟件平臺,支持Modbus RTU/TCP、MQTT、SOAP、寫數據庫,等等通信協議。



分辨率:160 × 120。

測溫部位的目標成像:>5*5個像素,測溫傳感器即可測溫。

熱成像近攝距:0.1m()

測溫最遠距離(推薦):0.1 X  0.1(m)的測溫面積,最遠測溫距離為1.5 m(米)。



測溫條件

像素估算方法

測溫計算

目標成像 >5*5 像素

N=D/L/IFOV=DF/LD
N:像素點,
D:目標尺寸,單位米,
L:目標與熱成像設備距離,單位千米,
IFOV:空間分辨率,由像元間距除以鏡頭焦距得出,d/f,
d:像元間距,單位微米,=17微米,
f:鏡頭焦距,單位毫米,=1.9毫米。




XL16IT熱成像測溫應用

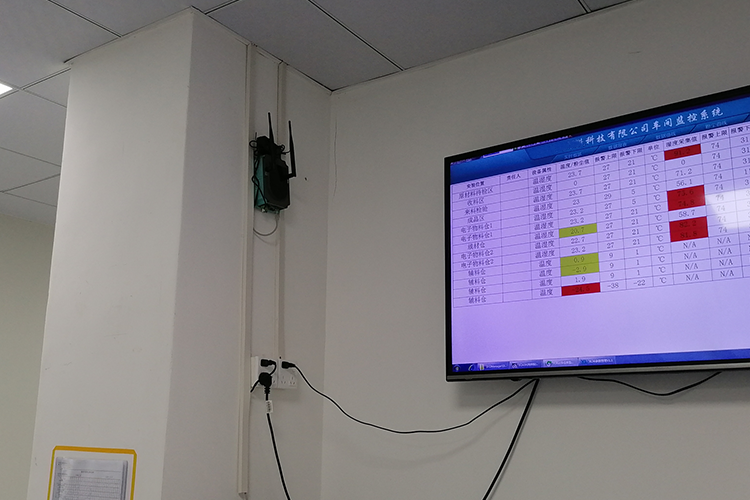

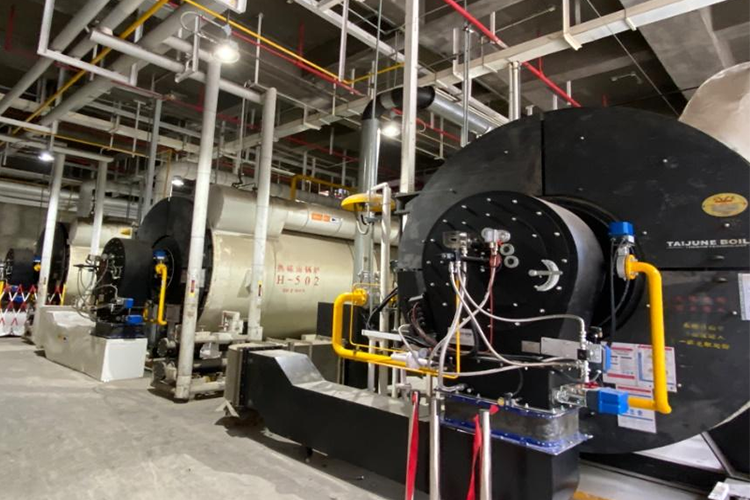

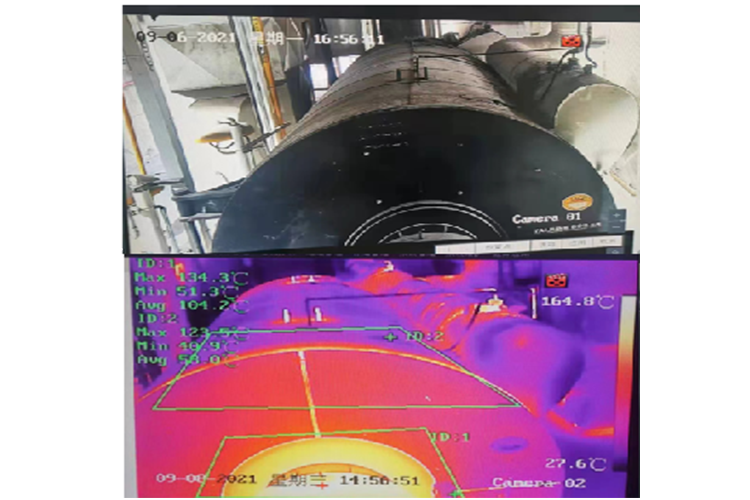

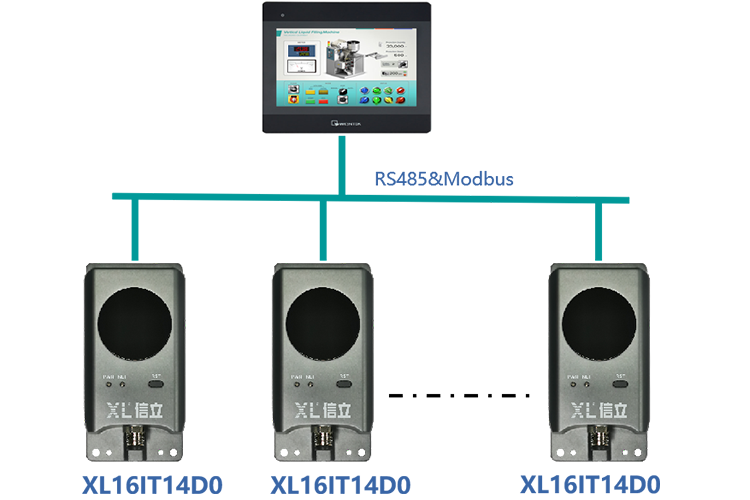

生產車間的大型設備溫度監測,選XL16IT熱成像傳感器,配現場顯示屏,監測設備關鍵部位的溫升變化。

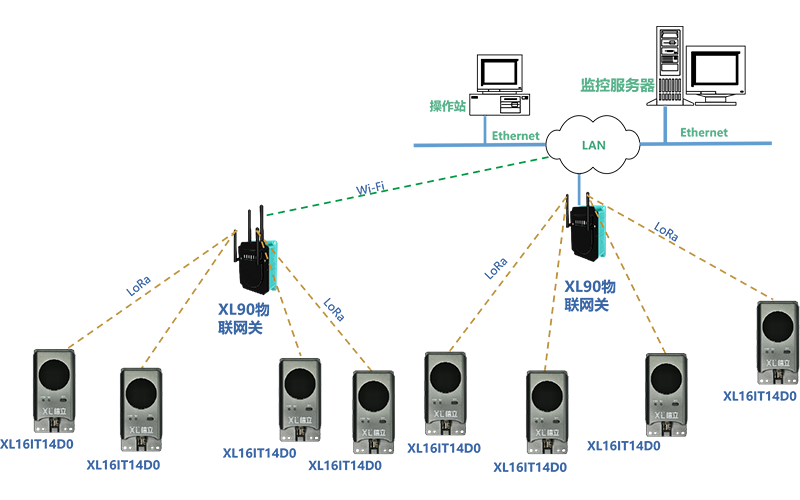

對于設備多,無人值守的情況,選擇LoRa無線通信,上傳溫度數據至監控中心,集中監控各設備的溫度變化。





XL16IT熱成像溫度傳感器,可壁掛、吊掛,或吸鐵石吸附固定安裝在設備內部。

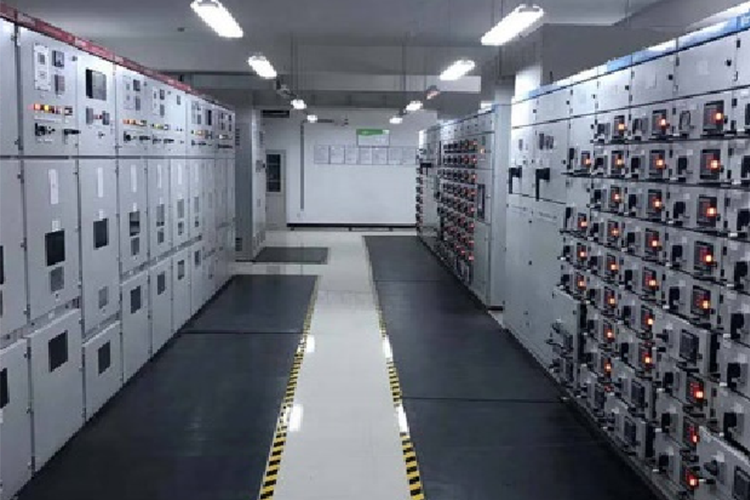

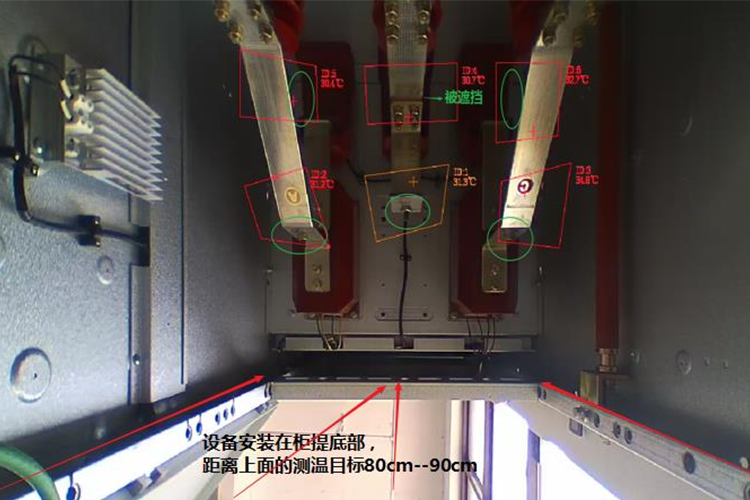

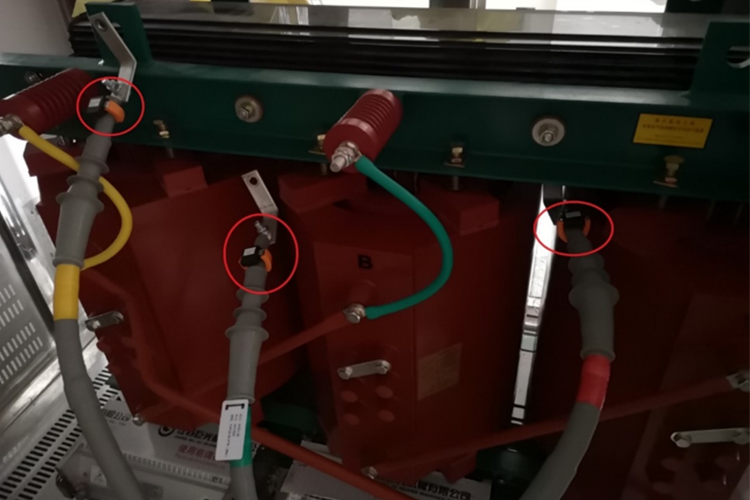

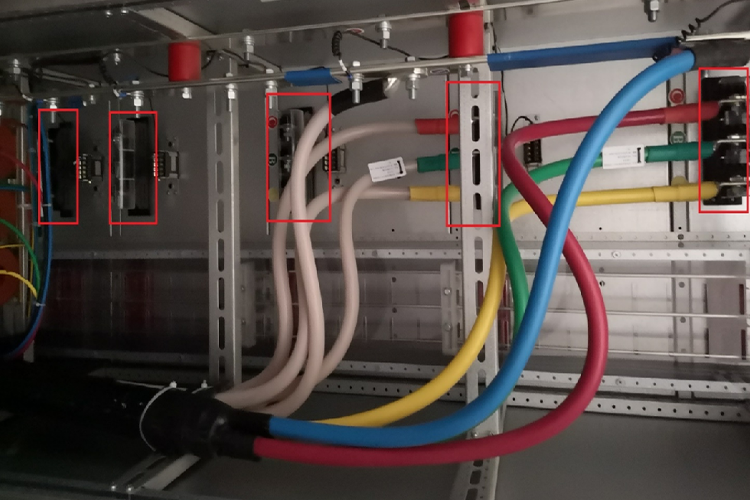

安裝在配電柜(箱)內,變壓器罩,以及開關柜內,監測電氣聯接點的溫度,及設備本體表面的溫度。

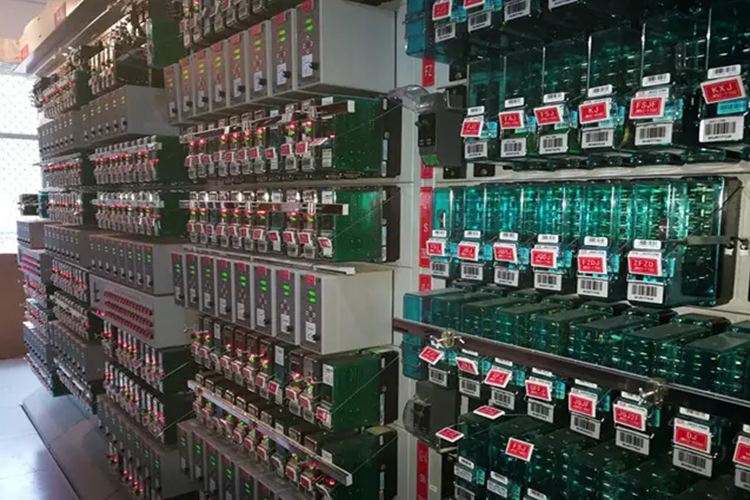

監測控制柜內繼電器、電源的溫升。

監測直流系統,逆變?cè)O(shè)備、電池的溫升。

監測電池存放架上,鋰電池的溫度。

無線傳輸溫度數據,實施簡單便捷,能快速發現設備和線路的異常和缺陷。





熱成像溫度應用

LoRa頻段可按不同國家、地區規定供貨。

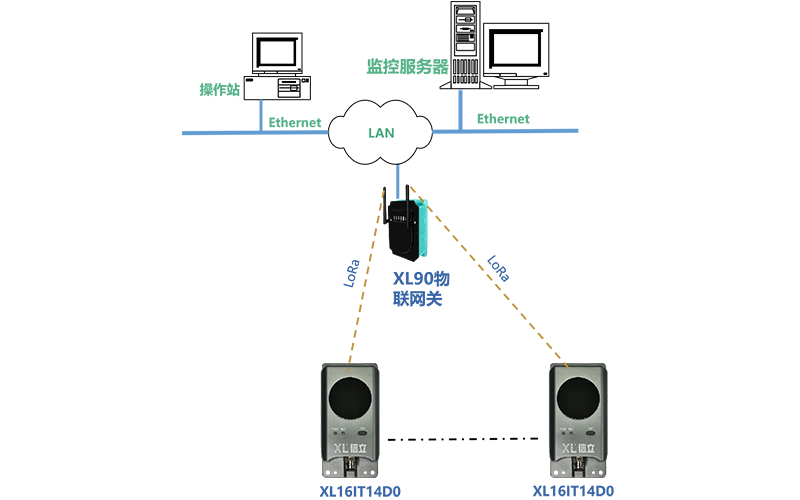

XL90XL95物聯網關作為無線接收端,進行協議轉換,數據轉發。
